如何选择适合不同电机规格的成型机？

在电机制造中，成型过程是绕制和绑扎定子线圈后成型的最后也是最关键的步骤之一。精密的成型机可确保定子端部线圈满足严格的尺寸公差和绝缘要求，直接影响电机的性能、效率和使用寿命。为不同的电机规格选择合适的成型机不仅仅是匹配尺寸，而是确保与生产需求、自动化水平和长期一致性的兼容性。

成型机有什么作用？

成型机 （ 也称为整形机）用于在绕线和捆扎过程后对定子线圈端部进行整形和压缩。在成型过程中，铜线和绝缘层被调整到最终位置，从而为定子提供最终的内径和外径以及端部高度。

这个过程：

• 提高线圈的紧凑性和均匀性

• 防止电线损坏或绝缘变形

• 确保转子和外壳顺利组装

• 增强电机的电气和机械稳定性

在现代电机生产中，特别是在高效电机和汽车驱动系统中， 精密成型 已成为满足日益严格的性能标准的关键。

影响成型机的关键因素选择

选择成型机取决于几个相互关联的参数。以下是需要考虑的主要因素：

常见的成型机类型

成型机根据其 驱动系统 和 控制方法进行分类。每种类型都有适合不同生产需求的特定优势。

由于其高压能力和耐用性，液压成型机仍然是重型或大型定子生产中最广泛使用的机器。然而，伺服驱动系统在 电动汽车 (EV) 或 高效家用电器 电机等精密应用中越来越受欢迎。

不同电机规格的成型机如何匹配

为了选择最合适的成型机，制造商应评估 电机类型 和 生产要求。以下是简化的匹配指南：

匹配良好的成型机不仅可以确保尺寸精度，还可以防止线材损坏、线圈回弹或成型高度不一致等生产问题。

了解先进控制系统

现代成型机通常与集成。 PLC（可编程逻辑控制器） 系统和 HMI（人机界面） 面板这些允许：

• 成型压力、行程、温度实时监控

• 不同电机型号之间轻松切换

• 自动安全联锁和故障检测

• 数据记录用于可追溯性和质量控制

例如， 双工位转盘液压成型机 可以交替处理两个定子，与传统单工位机型相比，输出效率提高30%以上。

案例示例：平衡效率和精度

在生产工业或汽车电机定子时，制造商经常面临之间的权衡 产量 和 精度.

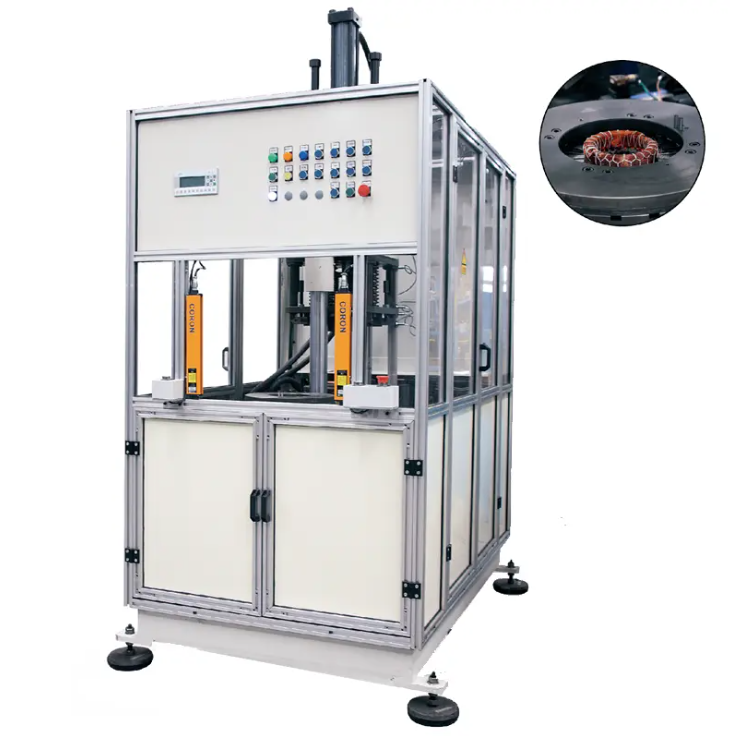

以为例 Z4L6-4010 等液压自动成型机 ，它结合了液压传动和 PLC 控制。具有内胀外收机构，一次成型定子内外径及端高。该机的立式双工位转盘提高了作业效率，同时保持一致的成型精度，非常适合中大型电机生产线。

虽然该模型仅作为示例，但其核心原理广泛适用： 多工位自动成型系统可以 在不影响卷材完整性的情况下显着提高生产率。

选择机器的实用技巧

在评估供应商或模型时，请记住以下实用指南：

1. 定义您的生产范围： 了解您将生产的最小和最大定子直径。

2. 评估灵活性： 如果您的工厂处理多种电机型号，请确保成型系统支持快速模具更换。

3. 检查重复性： 验证压力和高度公差在长期运行中保持稳定。

4. 审查自动化潜力： 寻找与上游线圈插入和下游测试机兼容的系统。

5. 确认售后支持： 适当的维护和技术支持对于长期稳定至关重要。

结论

选择适合不同电机规格的成型机是一项战略决策，影响 生产效率 和 产品质量。通过了解您的定子参数、电线特性和自动化目标，您可以缩小合适的系统范围 - 机械系统（为了简单性）、液压系统（为了动力）或伺服电动系统（为了精度）。

对于希望优化成型精度和产量的制造商来说，先进的 PLC 控制液压系统（例如双站自动型号）代表了一种平衡且经济高效的选择。

如果您正在探索哪种配置最适合您的生产线，请咨询像 中际智能这样经验丰富的成型机供应商， 可以确保您的设备投资直接转化为更高的电机性能和制造效率。
